半导体装置产品目录中心

半导体装置产品目录中心

*单项产品的下载请点击“下载产品目录”按钮，多项产品请先勾选后下载。所选产品目录单次不能超过50MB。

光刻机

ArF液浸式扫描光刻机 NSR-S625E

PDF: 1MB

支持多重曝光，实现了超高精度与
高产出的ArF液浸式扫描光刻机

中国·太阳集团0638(股份)有限公司-官方网站

确认详细内容

分辨率 ≦ 38 nm
NA 1.35
曝光光源 ArF excimer laser (193 nm wavelength)
缩小倍率 1 : 4
最大曝光范围 26 mm x 33 mm
重合精度 MMO : ≦ 2.5 nm
产出 ≧ 280 wafers / hour (96 shots)

ArF扫描光刻机 NSR-S333F

如需资料烦请至留言区填写联系方式

搭载Streamlign Platform系统
高重合精度与生产效率的ArF扫描光刻机
对应逻辑、存储器、图像传感器等各种器件的微细图案制造

中国·太阳集团0638(股份)有限公司-官方网站

确认详细内容

分辨率 ≦ 65 nm
NA 0.92
曝光光源 ArF excimer laser (193 nm wavelength)
缩小倍率 1 : 4
最大曝光范围 26 mm x 33 mm
重合精度 MMO : ≦ 4 nm
产出 ≧ 300 wafers / hour (96 shots)

ArF扫描光刻机 NSR-S322F

PDF: 1MB

搭载Streamlign Platform系统，
高重合精度与生产效率的ArF扫描光刻机

ArF扫描光刻机 NSR-S322F

确认详细内容

分辨率 ≦ 65 nm
NA 0.92
曝光光源 ArF excimer laser (193 nm wavelength)
缩小倍率 1 : 4
最大曝光范围 26 mm x 33 mm
重合精度 MMO : ≦ 5 nm
产出 ≧ 230 wafers / hour (96 shots)
≧ 250 wafers/hour (96 shots) ※1

※1 option选项

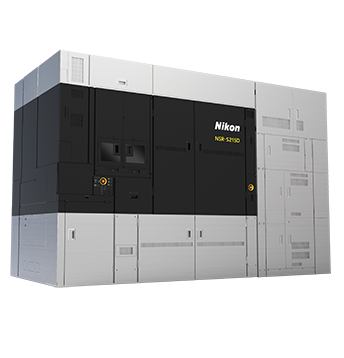

KrF扫描光刻机 NSR-S215D

如需资料烦请至留言区填写联系方式

在满足多种工艺要求的同时兼具与现有装置的高互换性的曝光设备

KrF扫描光刻机 NSR-S215D

确认详细内容

分辨率 ≦?110 nm
NA 0.82
曝光光源 KrF excimer laser (248 nm wavelength)
缩小倍率 1 : 4
最大曝光范围 26 mm x 33 mm
重合精度 ≦ 15 nm (MMO)
※Mix and Match Overlay：同一机种间的重合精度（例 NSR-S215D#1 to S215D#2）
产出 ≧ 330 wafers/hour (46 shots) ※1
≧ 200 wafers/hour (96 shots) ※2

※1 200 mm选择option配置时 ※2 300 mm选择option配置时

KrF扫描光刻机 NSR-S220D

PDF: 1MB

搭载Streamlign Platform系统的KrF扫描光刻机

KrF扫描光刻机 NSR-S220D

确认详细内容

分辨率 ≦ 110 nm
NA 0.82
曝光光源 KrF excimer laser (248 nm wavelength)
缩小倍率 1 : 4
最大曝光范围 26 mm x 33 mm
重合精度 MMO : ≦ 6 nm
产出 ≧ 230 wafers / hour (96 shots)

缩小投影倍率5倍 i线步进式光刻机NSR-2205iL1

PDF: 1MB

应对功率半导体、通信用半导体、MEMS等各种器件，替换既有设备的理想选择。缩小投影倍率5倍 i线步进式光刻机

i线步进式光刻机NSR-2205iL1

确认详细内容

分辨率 ≦ 350 nm ※1
NA 0.45
曝光光源 i-line (365 nm wavelength)
缩小倍率 1 : 5
最大曝光范围 22 mm x 22 mm
重合精度 SMO : ≦ 70 nm ※1

※1 option选项

i线步进式光刻机 NSR-SF155

PDF: 1MB

搭载天钩构造与高速运转的晶圆工作台的高重合精度和高产出i线步进式光刻机

i线步进式光刻机 NSR-SF155

确认详细内容

分辨率 ≦ 280 nm
NA 0.62
曝光光源 i-line (365 nm wavelength)
缩小倍率 1 : 4
最大曝光范围 26 mm x 33 mm
重合精度 SMO : ≦ 25 nm
产出 ≧ 200 wafers / hour （300 mm wafer, 76 shots）, 也可用于 200 mm wafer
回到顶部

对准站

锐布 Litho Booster

PDF: 1MB

具备高速测量晶圆的栅格扭曲的自动对焦台

锐布 Litho Booster

确认详细内容

主要特点
  • 对所有曝光前晶圆进行栅格扭曲绝对值的高速且高精度测量
  • 可扩张和进化的平台（不仅可以使用0638太阳集团官网的软件，还可以使用第三方应用软件）
  • 使用0638太阳集团官网的光刻机时，可配合浸没式扫描光刻机及通常扫描光刻机的使用
回到顶部

检测?检查装置

自动宏观检测装置 AMI-5700

如需资料烦请至留言区填写联系方式

可同时实现高产出和卓越检测灵敏度的自动宏观检测装置

自动宏观检测装置 AMI-5700

确认详细内容

主要特点
  • 可应用于3D存储器 / 逻辑 / CMOS图像传感器设备
  • 配备图案边缘粗糙度（PER）检测功能和反射镜倾斜光学系统
  • 检查产出达到180片以上 / 小时（标准倍率时：散射检查 + 衍射检查或正向反射检查）
  • 计测产出达到25片 / 25分钟（在不同条件下对晶圆进行3次批量成像，曝光时间最短时）
  • 1Shot内最多可进行75,000个点（26 mm × 33 mm）的计测

晶圆检测装置 OPTISTATION-3200/3100/3000

如需资料烦请至留言区填写联系方式

配备了0638太阳集团官网倍受赞誉的 CFI60-2 光学器件，可产生高对比度和最小散光的清晰图像的晶圆检测装置

晶圆检测装置 OPTISTATION-3200/3100/3000

确认详细内容

主要特点
  • 可对 300 mm 晶圆进行简单快速的手动目测检查
  • 采用符合SEMI标准的安全设计，提供同类产品中最高的系统可靠性
  • 除了宏观表面检查外，该系统还标配边缘检查和晶圆背面中心。
  • 装载 200 mm 盒式适配器可以在单个装置上组合传输 200-300 mm 晶圆
  • 作为用于研发缺陷分析的在线检测系统和分析工具，有助于大幅提高产量
回到顶部

X射线/CT系统

XT H 225和XT H 320

PDF: 10MB

多用途高分辨率微焦点CT检测系统，用于小型塑料连接器及铝铸件等各种部件的研发和失效分析。

XT H 225和XT H 320

确认详细内容

最大能量 225 kV / 320 kV
X射线源 最小焦点 1 μm / 3 μm
最大CT扫描尺寸 280 mm / 300 mm
探测器 最大像素矩阵 2880 x 2880 / 2048 x 2048
最大帧速率 30 fps
回到顶部

影像测量仪

标准机型NEXIV VMZ-S

PDF: 6MB

高精度、高速度、方便易用的微米级坐标测量。

标准机型NEXIV VMZ-S

确认详细内容

最大XYZ量程 650 x 550 x 200 mm
最小读数 0.01 μm
最大允许误差 EUX, MPE EUY, MPE 1.2 + 4 L / 1000 ?m
最大允许误差 EUXY, MPE 2.0 + 4 L / 1000 ?m
最大允许误差 EUZ, MPE 1.2 + 5 L / 1000 ?m
最大载重量 50 kg（精度保证: 30 kg）
回到顶部

光学手动测量

测量显微镜

PDF: 13MB

0638太阳集团官网众多的？榛ピ，让您在配置符合使用目的的系统时享有更大的灵活性。

测量显微镜
回到顶部

工业显微镜

体式变焦显微镜

PDF: 17MB

包括正置和倒置两种类型的多种工业用显微镜，既有反射装用型，也有透反射两用型，用于对工业样品的高倍观察。

体式变焦显微镜
回到顶部

检测?检查装置

晶圆检测装置 OPTISTATION-3200/3100/3000

如需资料烦请至留言区填写联系方式

配备了0638太阳集团官网倍受赞誉的 CFI60-2 光学器件，可产生高对比度和最小散光的清晰图像的晶圆检测装置

晶圆检测装置 OPTISTATION-3200/3100/3000

确认详细内容

主要特点
  • 可对 300 mm 晶圆进行简单快速的手动目测检查
  • 采用符合SEMI标准的安全设计，提供同类产品中最高的系统可靠性
  • 除了宏观表面检查外，该系统还标配边缘检查和晶圆背面中心。
  • 装载 200 mm 盒式适配器可以在单个装置上组合传输 200-300 mm 晶圆
  • 作为用于研发缺陷分析的在线检测系统和分析工具，有助于大幅提高产量

图像传感器检查用照明装置 N-SIS9/8

PDF: 1MB

采用了0638太阳集团官网独有技术的图像传感器检查用照明装置。以高照度对宽视场进行均匀照明，并可高速实现照度及RGB等的分光设定的图像传感器检查用照明装置

图像传感器检查用照明装置 N-SIS9/8

确认详细内容

N-SIS9 N-SIS8
类型 测试机头内置型 探针搭载型
视场尺寸 80 mm × 100 mm 120 mm × 120 mm
照明一致性 ± 2.0 %以下 ± 1.5 %以下
回到顶部

后道用光刻机（用于先进封装）

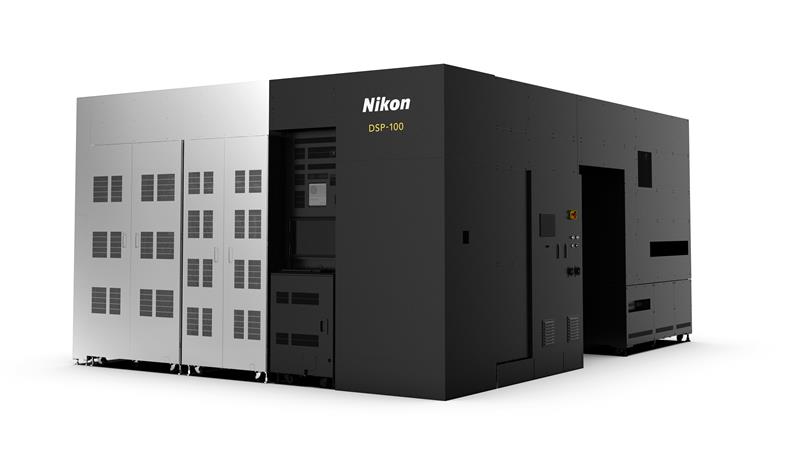

数字光刻机DSP-100

如需资料烦请至留言区填写联系方式

面向Panel Level Package的无掩膜版数字曝光装置分辨率、套刻精度、产量全部到达了高等水平

数字光刻机DSP-100

确认详细内容

产品名称 数字光刻机“DSP-100”
分辨率 1.0μm L/S
光源 相当于i线
套刻精度 ≦±0.3μm
支持基板尺寸 方形基板：～600x600mm
产出 50片/小时
※以510x515mm基板为例
回到顶部
